AutoPRO3204VTL

  • Automatic Device Programming Handler

    - AutoPRO3204VTL

    수동에 의존하였던 기존의 Device copy방식을 개선하여 설비를 이용한 자동화를 실현함으로써 생산성의 최대화 및 불량률의 최소화를 목적으로 하여 제작함

  • AutoTray System

    ▷ Device가 삽입된 Tray를 20매 적재할 수 있으며, Check Sensor를 설치하여 Auto로 Tray를 공급함
    ▷ 적재된 Tray는 Transfer를 통해 1매씩 PnP Tray(작업 Tray) 위치로 이송
    ▷ 작업이 완료된 Tray는 Unloader 위치로 이송하며, Unloader 부에는 적재 Sensor를 설치하여
    최대20매까지 적재 가능함

  • Z Robot SYSTEM (4 Pickers)

    ▷ Picker는 Device를 흡착하기 위한 Unit이며 Socket에 삽입ㆍ배출은 개별동작
    ▷ Servo Motor를 이용하여 Pick-Up 및 Rotation 동작을 하며 Vacuum 접촉면은 무정전
    패드로 구성됨
    ▷ Vacuum Ejector를 이용한 흡착 방식으로 Device를 Pick-Up하고 Vision Camera로 흡착된
    Device의 비틀림 정도를 확인하고 각도 보정함
    ▷ 끝 단 Nozzle은 교체형으로써 트러블에 의한 파손 시 교체가 용이함

  • Vision System

    ▷ Socket과 Tray의 위치를 Setting하기 위한 상부 Vision Camera장착
    ▷ Pick-up한 Device의 비틀림 각을 보강하기 위한 하부 Vision Camera장착

  • Rom Writer

    ▷ Device에 Data를 Copy하는 장비
    ▷ FPIII-8GH(8Gang Programmer) System 4Set(32 Gang)적용
    ▷ Adapter Type : ZIF Type Adapter

  • Gang Pusher / Marking System

    ▷ Rom-Writer Adapter의 열림, 닫힘을 동작시키는 방식
    ▷ Pusher구조는 하부에 위치한 Air실린더로 Up/Down동작이가능한 일체형
    ▷ 다양한 종류의 Adapter 대응을 위한 Pusher 폭 가변구조

    ▷ Ink Marking System이 적용되어 Device Marking이 가능함

  • Graphical User Interface

    ▷ 미니 키보드와 터치 스크린을 적용하고
    ▷ Vision 처리영상과 생산결과 조회
    ▷ 에러/이벤트로그 조회, Socket 상태, Check SUM/CRC관리 등
    ▷ User가 사용하기 쉬운 환경의 Gui제공

  • Tray / Adapter Teaching

    ▷ Tray에 삽입된 Device를 정확한 위치에서 Pick-Up 및 Place가능하도록 설정

    ▷ Tray에서 Pick-up한 Device를 Adapter에 투입 또는 Adapter에 투입된 Device Tray로 다시 옮기도록 하기 위한 설정

  • Rom Writer Configuration

    ▷ Handler 와 Rom Writer간의 통신 가능
    ▷ Rom Writer 정보확인
    ▷ 모드 설정 등 Rom Writer로 부터 정보를 받을 수 있고 Handler를 이용하여 Rom Writer제어 가능

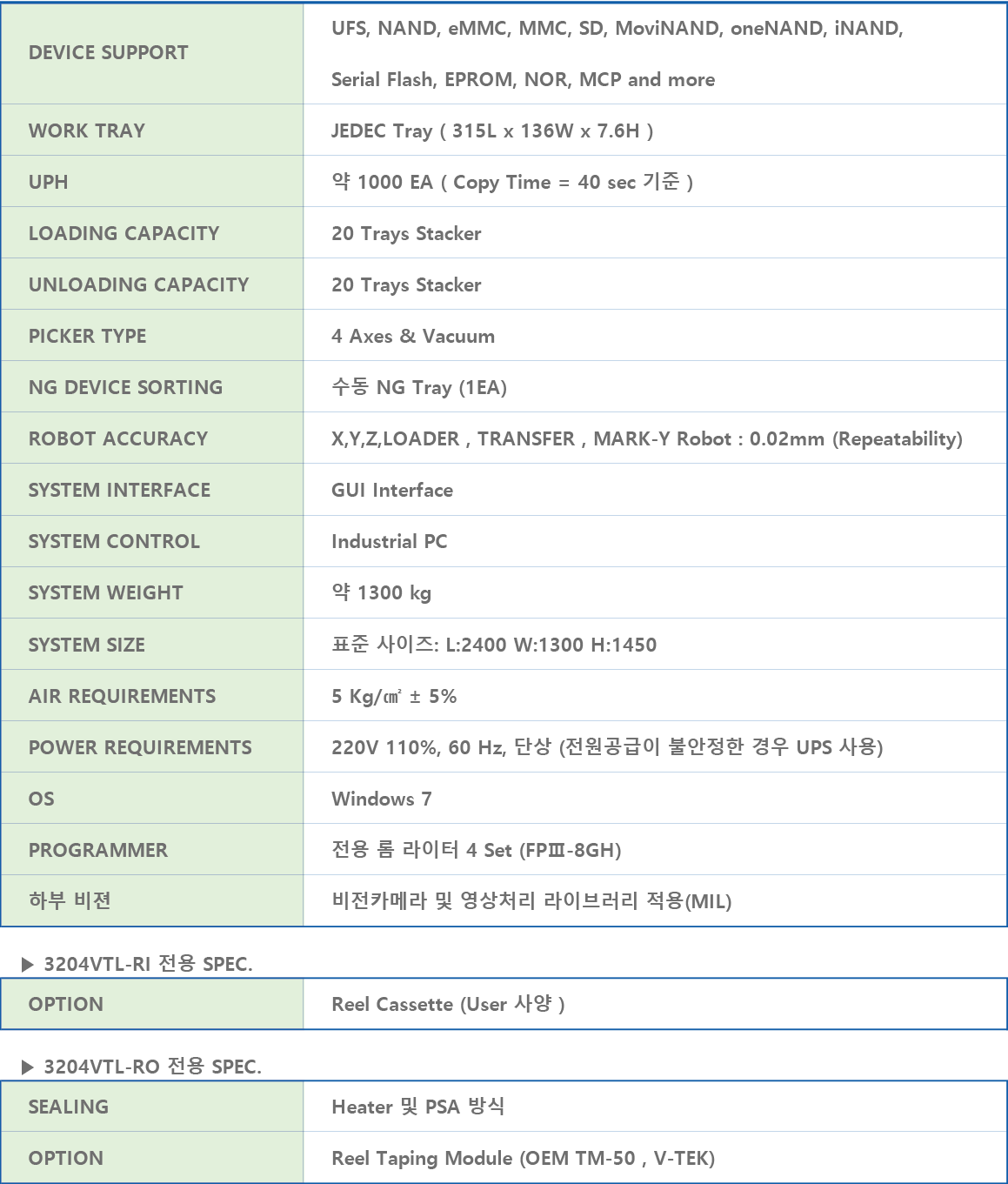

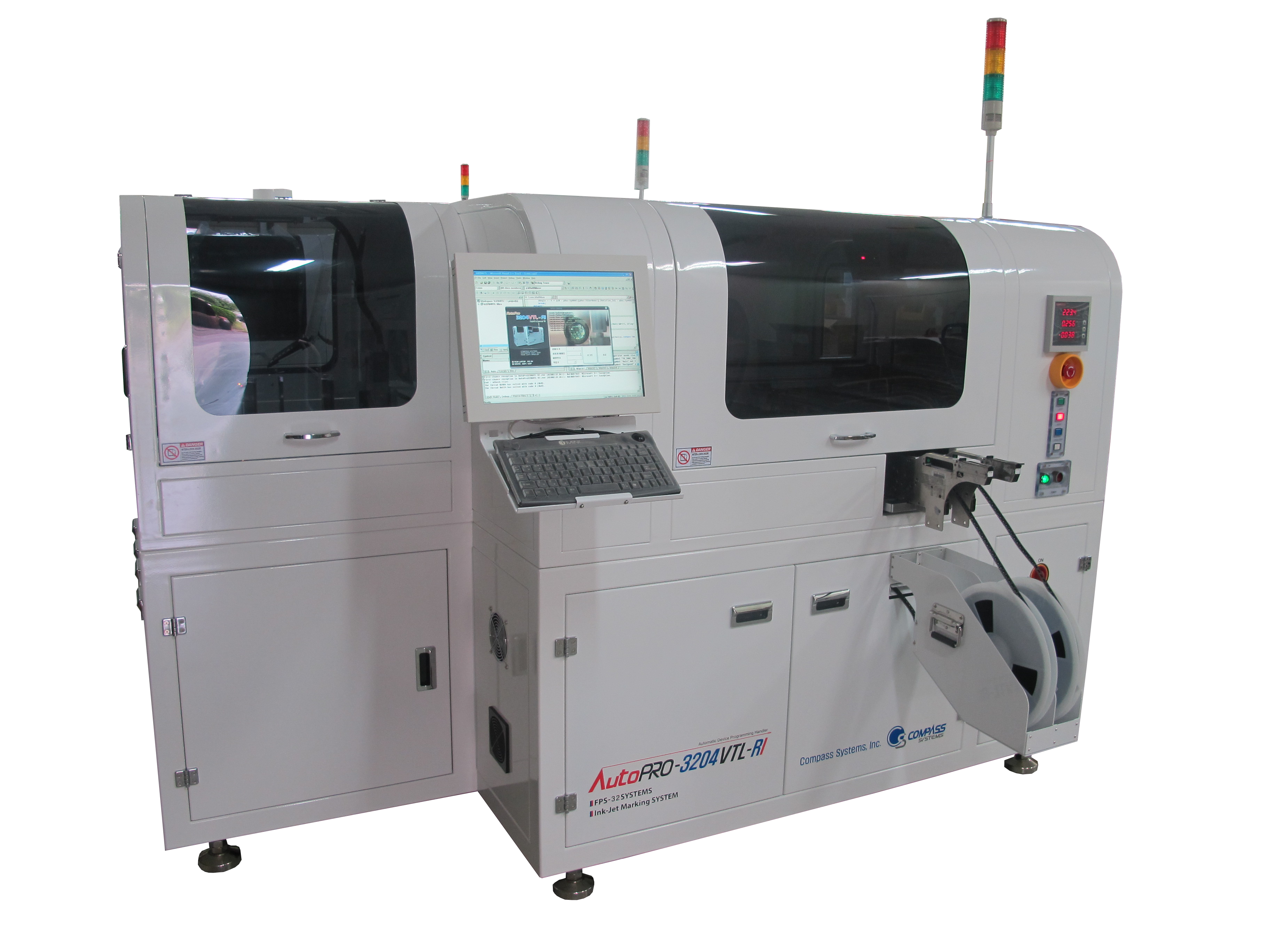

AutoPro3204VTL-RI

  • Reel In

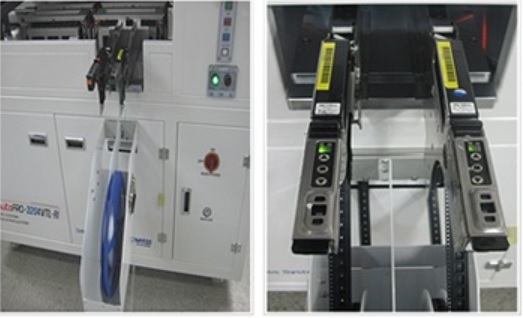

  • ▣ Reel Cassette System
    ▶ Carrier Tape에 적재된 Device를 Copy하는 방식으로 2개의 Feeder를 장착할 수 있다

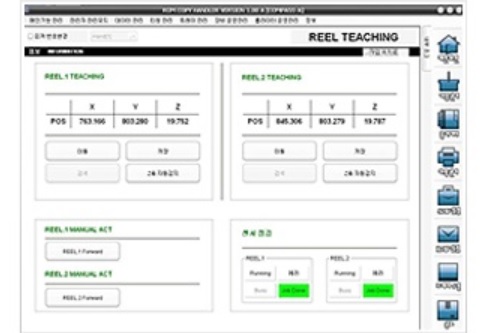

  • ▣ Reel Teaching
    ▶ Reel에 Device를 삽입하기 위해 정확한 위치에서 Pick-Up Place가능 하도록 설정 및 Reel 상태 확인 가능

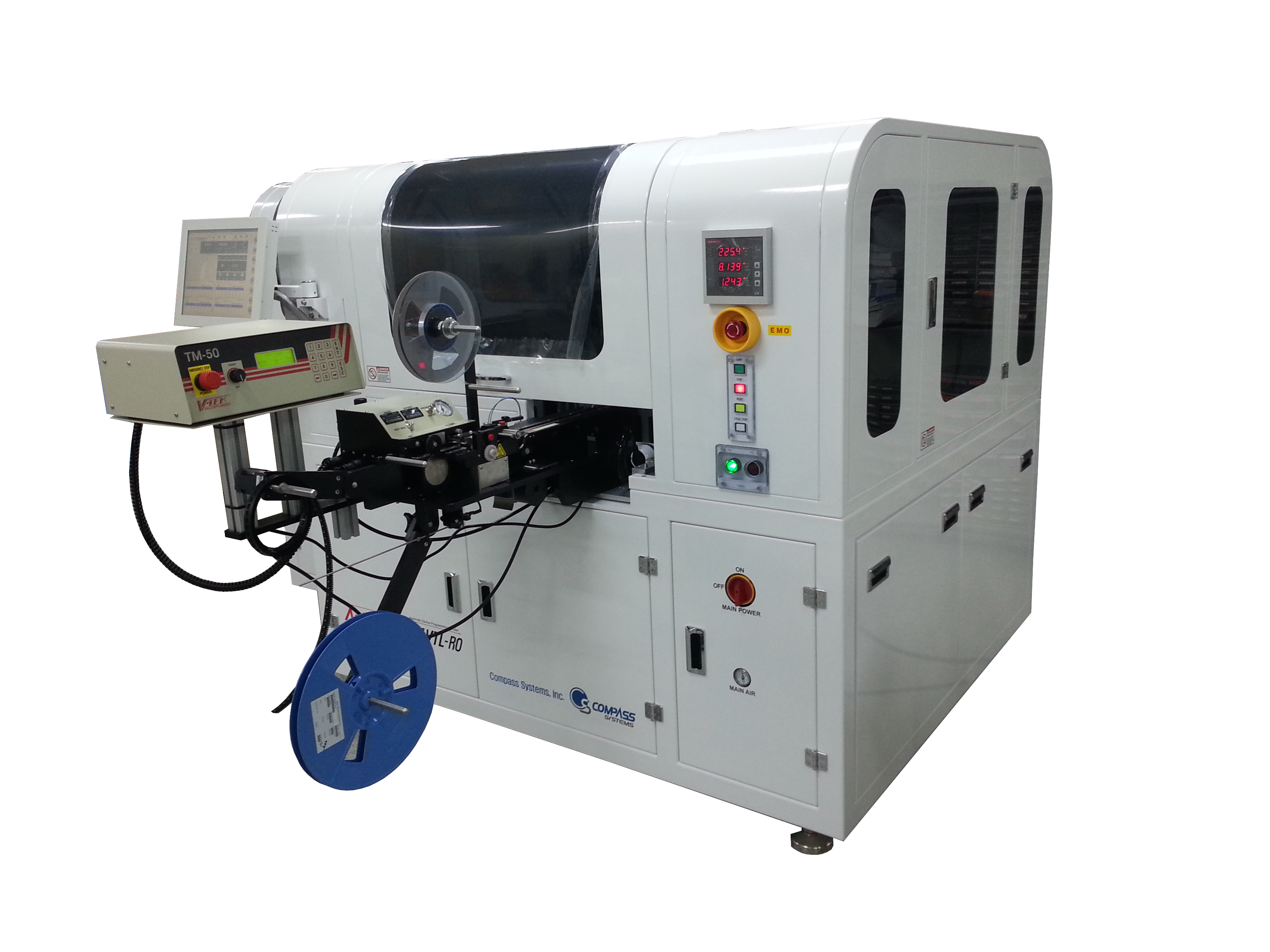

    • AutoPro3204VTL-RO

    • Reel Out

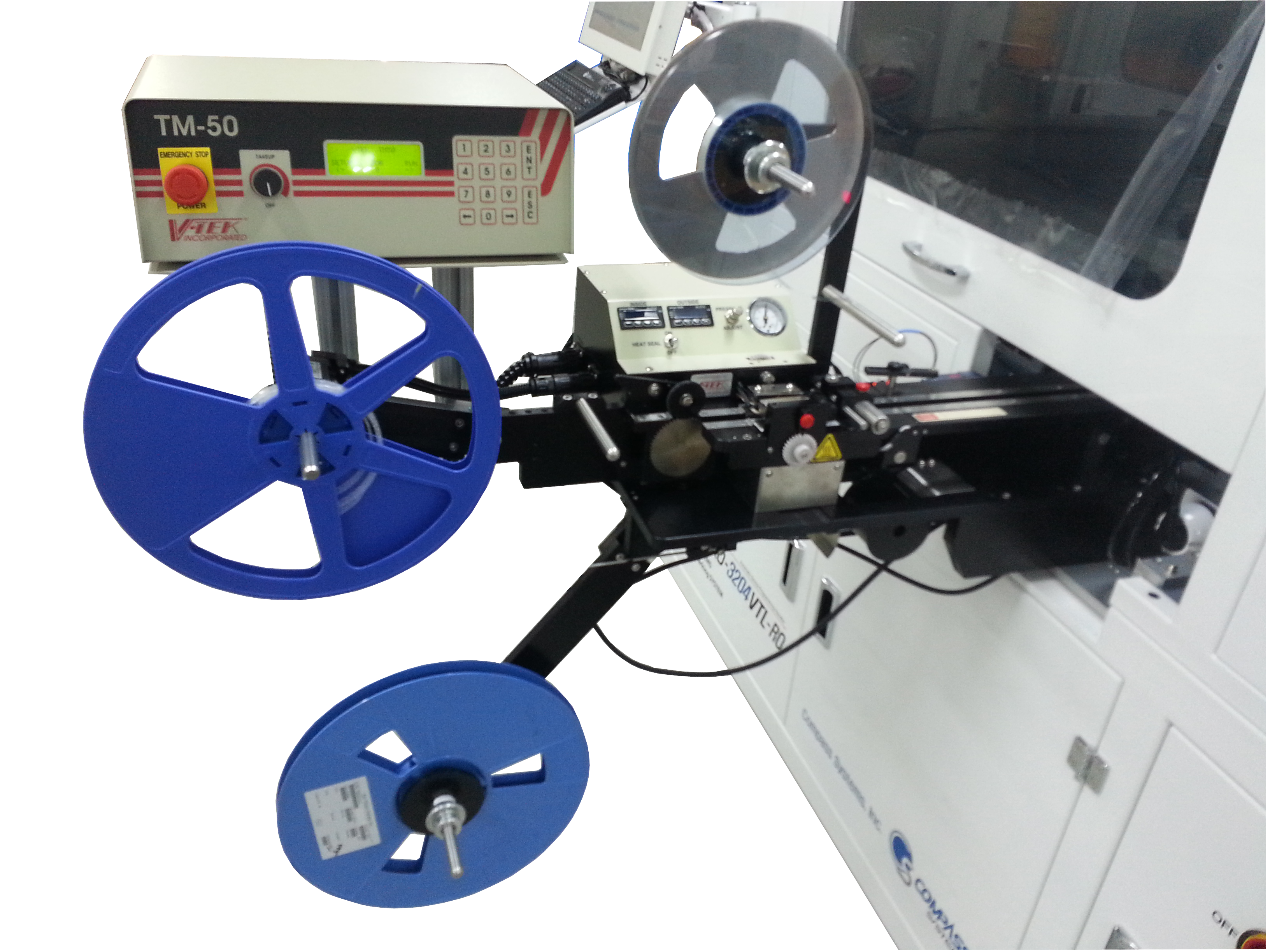

    • ▣ Reel Taping System
      ▶ Device를 Carrier Tape에 투입 후 Cover Tape을Sealing하여 Reel Type으로 배출하며 Carrier Type-8->56mm(수동가변)으로 적용된다.
      ▶ Sealing은 Heater 및 PSA방식 두 가지를 지원함
      ▶ 구성은 Tape공급부, Sealing부, Reeling Wind부로 되어 있다
    • ▣ Reel Teaching
      ▶ Reel에 Device를 삽입하기 위해 정확한 위치에서 Pick-Up Place가능 하도록 설정 및 Reel 상태 확인 가능
