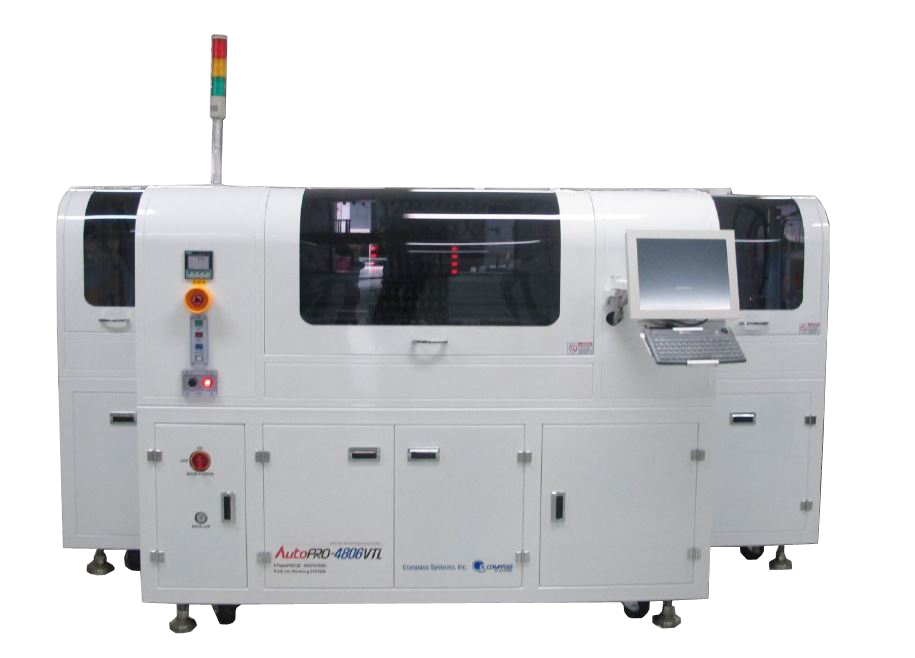

AutoPRO4806VTL
-
Automatic Device Programming Handler
- AutoPRO4806VTL 수동에 의존하였던 기존의 Device copy방식을 개선하여 설비를 이용한 자동화를 실현함으로써 생산성의 최대화 및 불량률의 최소화를 목적으로 하여 제작함
-

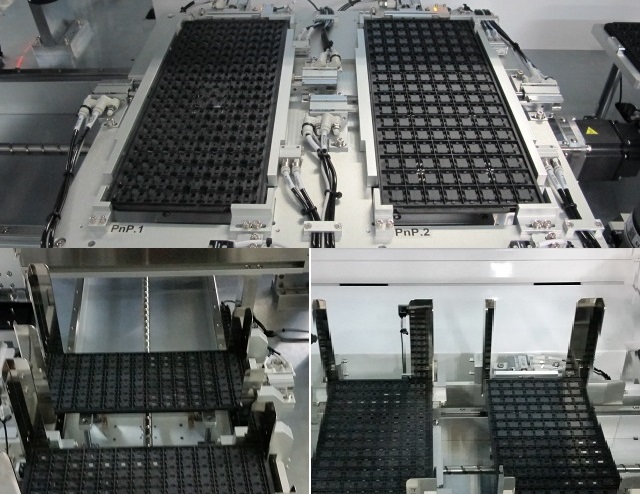

AutoTray System
▷ Loader부에서는 총30매의 Tray를 적재할 수 있으며, Tray감지센서가 있어서 Tray가 없을 시
Buzzer 및 Alarm 발생
▷ Unloader부에는 적재 Sensor를 설치 하여 최대 30매까지 적재 가능함
▷ PnP 4군데로 구성되어 있어 Loading으로 인한 UPH손실을 최소화 -

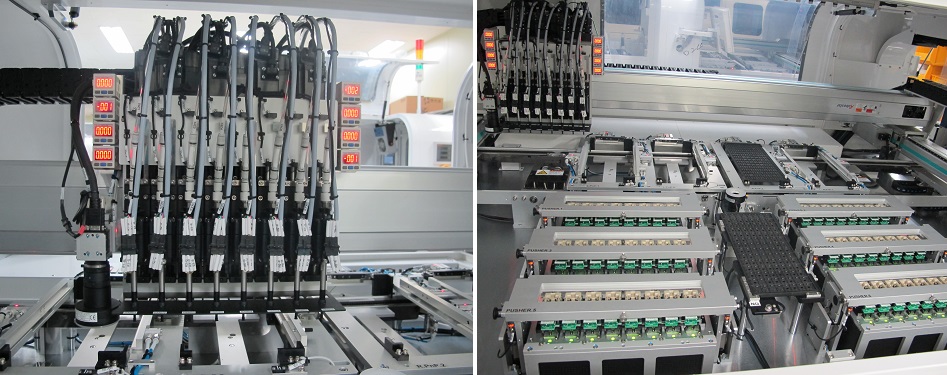

Z Robot SYSTEM (8 Pickers)
▷ Picker는 Device를 흡착하기 위한 Unit이며 Socket에 삽입ㆍ배출은 개별동작
▷ 롬 라이터(8EA 소켓)에서 동시 Pick-up이 가능함
▷ Servo Motor를 이용하여 Pick-up 및 Rotation 동작을 하며 Vacuum 접촉면은 무정전
패드로 구성됨
▷ Vacuum Ejector를 이용한 흡착 방식으로 Device를 Pick-Up하고 Vision Camera로 흡착된
Device의 비틀림 정도를 확인하고 각도 보정함
▷ 끝 단 Nozzle은 교체형으로써 트러블에 의한 파손 시 교체가 용이함
-

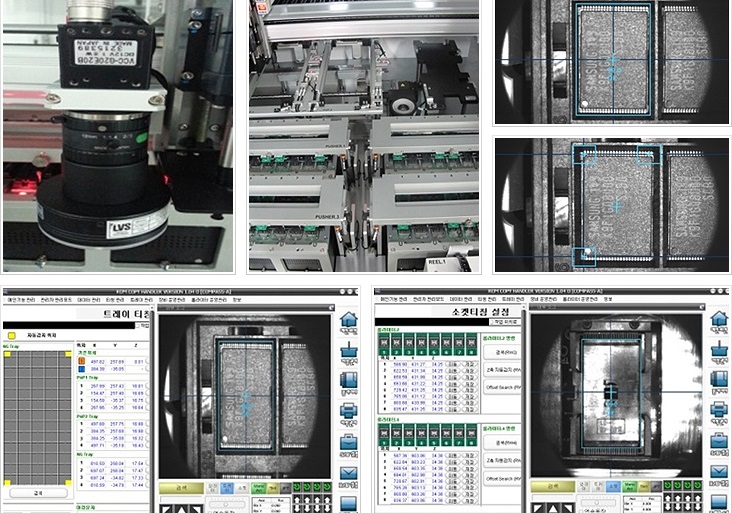

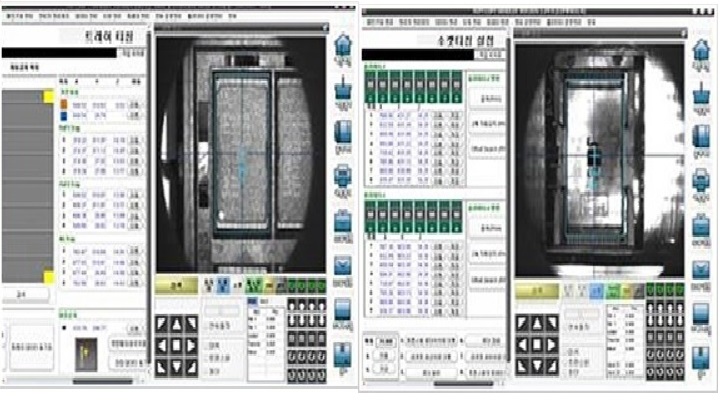

Vision System
▷ Socket과 Tray의 위치를 Setting하기 위한 상부 Vision Camera장착
▷ Pick-up한 Device의 비틀림 각을 보강하기 위한 하부 Vision Camera장착
-

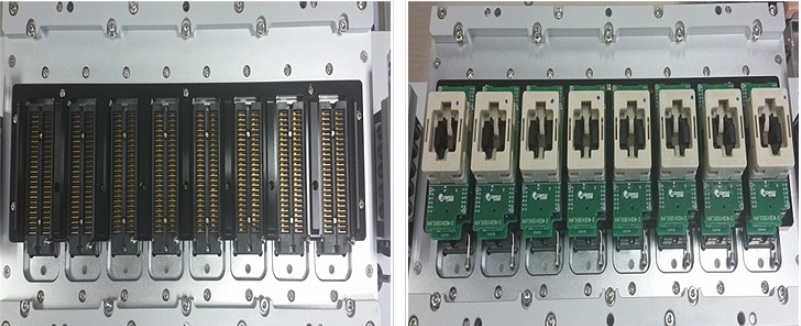

Rom Writer
▷ Device에 Data를 Copy하는 장비
▷ 4806 : FPIII-8GH(8Gang Programmer) System 6Set(48 Gang)적용
▷ Adapter Type : ZIF Type Adapter
-

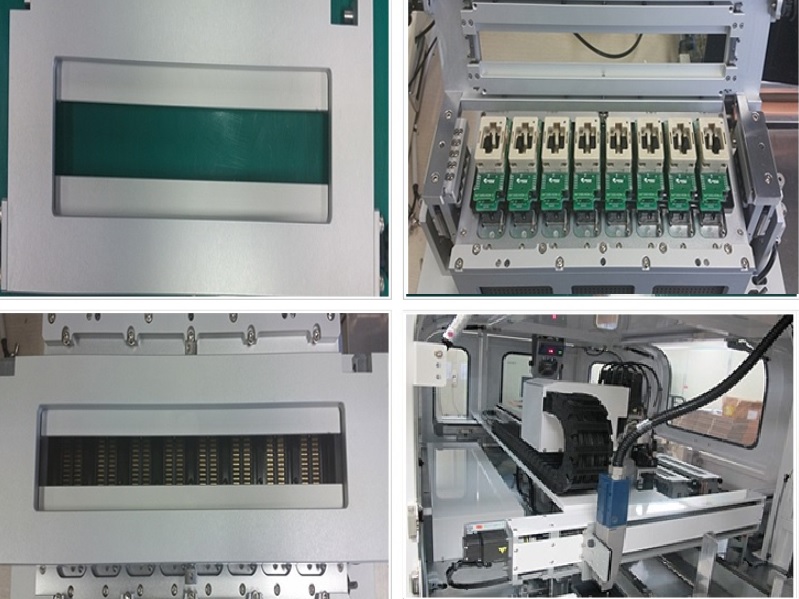

Gang Pusher System
▷ Rom-Writer Adapter의 열림, 닫힘을 동작시키는 방식
▷ Pusher구조는 하부에 위치한 Air실린더로 Up/Down동작이가능한 일체형
▷ 다양한 종류의 Adapter 대응을 위한 Pusher 폭 가변구조
-

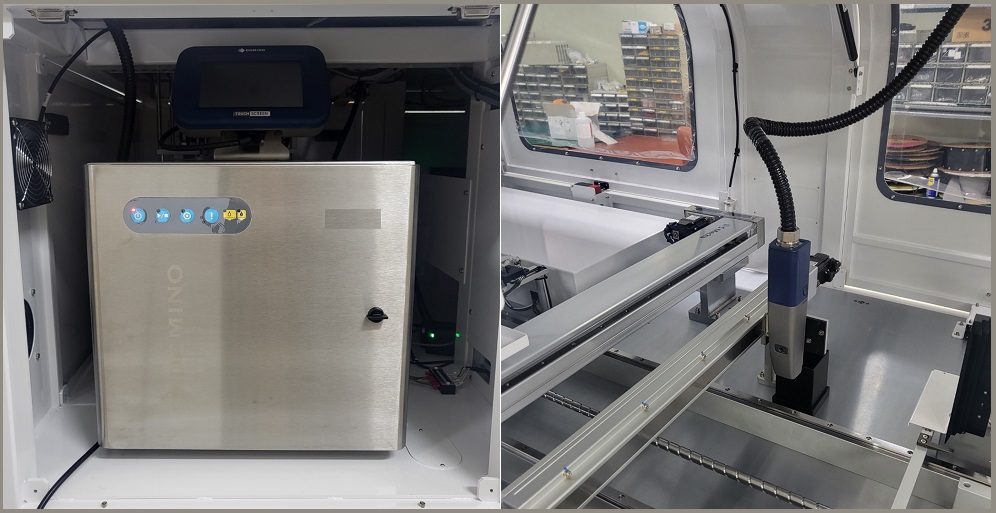

Marking System
▷ Ink Marking System이 적용되어 Device Marking이 가능함
-

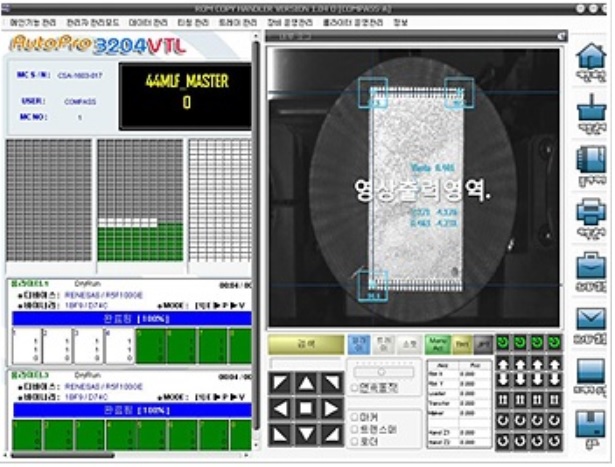

Graphical User Interface
▷ 미니 키보드와 터치 스크린을 적용하고
▷ Vision 처리영상과 생산결과 조회
▷ 에러/이벤트로그 조회, Socket 상태, Check SUM/CRC관리 등
▷ User가 사용하기 쉬운 환경의 Gui제공
-
Procedured
▷ 패키지 타입이 같은 다음모델(모델이 다른)의 이미지 파일을 장비 상으로 선 다운로드 후
자동 모델체인지 하여 다음 모델 작업을 진행한다.

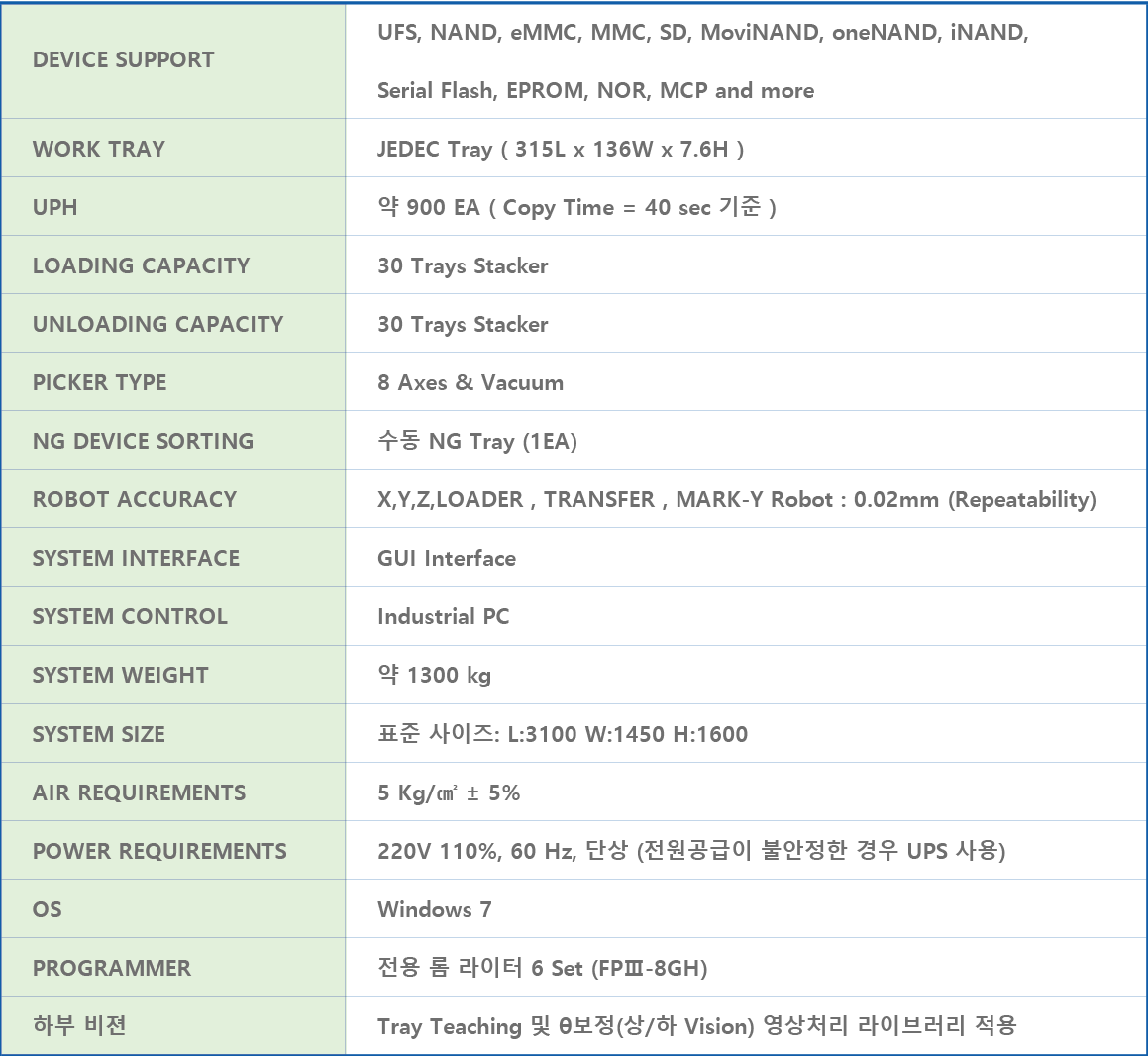

Specification
|
|
